屏蔽机房由哪些方面组成?材料方面有什么要求?

文章出处:责任编辑:作者:人气:1992发表时间:2019/8/7 10:36:51 字体大小:【

  屏蔽机房基本原理来自法拉第笼设计。在没有做屏蔽的情况下,我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常,最严重时出现损坏,这是比较常见的电磁干扰显现,另外一种现象就是,我们在打雷的时候听收音机,看电视,使用电脑,收音机会出现“吱啦”的噪音,电视机,电脑会出现图像抖动等等,这些都是雷电产生的干扰造成的电磁干扰。具体的措施:使用屏蔽产品,并可靠接地,将外接的电磁干扰阻隔在外,把内部的设备产生的电磁波阻隔在内,这样构成一个等电位体,能够有效屏蔽电磁干扰。



  一、屏蔽机房的组成


  屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。

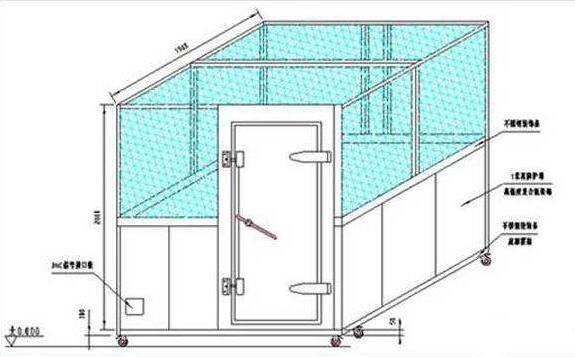

  1、屏蔽壳体


  电磁屏蔽数据中心机房采用冷轧钢板焊接式结构。屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格,地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。具有很高的强度和刚性,完全能起到物理防护和电磁防护的作用。


  2、屏蔽门


  屏蔽室性能的好坏,其主要因素取决于是否有一个高性能的屏蔽门,屏蔽门是通过利用簧片与门板上的“刀”压接,从而使泄漏的电磁波的路径增大,达到防漏的要求。


  3、电源滤波器


  滤波就是利用器件的频谱特性,控制有害干扰的流向或吸收干扰以达到控制干扰的目的。滤波技术是抑制传导干扰的主要手段之一,也是提高电子设备抗传导干扰能力的重要措施。


  4、通风波导


  通过计算风量,选择通风波导面积和数量,在屏蔽壳体上安装六角蜂窝状的通风波导窗。通风波导窗是按照微波理论(截止波导)及严格工艺,用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。


  使用频率:10kHz~10GHz


  屏蔽效能:100dB


  5、截止波导


  f=17.5/d


  式中:f—截止频率。


  d—圆波导管内的直径。


  对综合布线系统采用光缆进入屏蔽机房的方式,光缆通过波导管进入屏蔽机房,其波导管的长度L大于6d。在屏蔽机房通过光端机,将电信号变成光信号,再将光纤穿过截止波导管,在屏蔽机房外将光信号变成电信号。


  二、常见的屏蔽材料


  1、橡胶芯编织网屏蔽衬垫


  橡胶和金属丝可选(蒙乃尔丝、镀锡钢芯铜丝),应用于机箱、机柜缝隙屏蔽、屏蔽室和屏蔽方舱。有沟槽安装和表面贴装两种方式。


  2、导电橡胶屏蔽衬垫


  A、导电橡胶板


  B、导电橡胶屏蔽条


  C、双层导电橡胶屏蔽衬垫


  内层:硅橡胶,外层:导电橡胶。


  3、铍铜簧片屏蔽衬垫


  铍铜制成的簧片适用于通信、计算机、屏蔽室、屏蔽方舱等设备的缝隙设计中。它既解决了其它衬垫不能承受切向运动的问题,又具有很高屏蔽效能,同时还具有高导热性,耐压性好的特点。


  4、导电胶


  A、硅脂导电胶


  应用:导电橡胶板与金属粘接;导电橡胶条与金属粘接。


  B、环氧导电胶


  应用:金属与金属粘接;印刷电路板线路连接;微波元件引线连接;金属丝网屏蔽条固定。


  5、导电填充物(导电腻子)


  应用:用于无法加屏蔽衬垫的缝隙处屏蔽。


  6、磁场屏蔽材料


  工作频率或100kHz以下磁场屏蔽,需要提供极低磁阻表面来完成,磁场屏蔽材料提供高导磁率屏蔽材料。


  7、屏蔽玻璃


  应用:电子设备需要透光的窗口,如:CRT、仪器仪表夜晶显示窗口。


  8、透光导电聚脂膜


  电子设备显示窗口屏蔽,透光率:70%,最佳屏蔽效能:40~60dB。


  9、屏蔽通风板


  10、屏蔽胶带


  A、电磁屏蔽胶带


  B、导电法兰保护胶带
